涡街流量计
产品编号：171654-645
产品型号：
更新时间：2014.01.21
企业单位：南京卓玛机电有限公司
浏览次数：
更多产品图片：
产品详细介绍：
涡街流量计涡街流量计是根据卡门（Karman）涡街原理研究生产的，可以测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的流量计。在流体中设置三角柱型旋涡发生体，则从旋涡发生体两侧交替地产生两列有规则的旋涡，这种旋涡称为卡门涡街。旋涡列在旋涡发生体下游非对称地排列。在漩涡发生体中装入电容检测探头或压电检测探头及相应匹配电路，即可构成电容检测式涡街流量/传感器或压电检测式涡街流量传感器。
|
Ø 性能特点 · 压力损失小，量程范围宽，精度较高； · 无可动机械零件，结构简单而牢固便于安装和维护； · 检测传感器不直接接触介质，性能稳定，寿命长； · 传感器输出为脉冲信号，其频率与被测流体的实际流量成线性，零点无漂移，性能十分稳定，结构形式多样，有管段式、插入式流量传感器形式； · 采用消扰电路和抗振动传感头，具有一定的抗环境振动性能； · 长期使用稳定可靠，维护简易。 |
|
|
技术参数
|
测量介质：液体、普通气体、蒸汽 （单相介质或可以认为是单相的介质） 测量范围：管段式（满管式）DN15~DN300 插入式 DN200~DN1500（具体参照后面） 流速范围：液体：0.35~7.0m/s 气体：5.0~60.0m/s 蒸汽：6.0~70.0m/s（具体参照后面） 介质温度：-40℃~320℃； 压力等级：1.6Mpa、2.5Mpa、4.0Mpa 精度等级：液体1.0级，气体1.5级，插入式2.5级 量 程 比：1:10~1:20 材 质：304或316不锈钢 雷 诺 数：正常2×10³~7*10 扩展1*10~7*10 阻力系数：满管式Cd≤2.6 允许振动加速度：≤0.2g 输入信号频率：0~3000Hz |
防护等级：普通型：IP65 防爆等级：ExdIICT6 环境温度：-20℃~60℃ 相对湿度：5%~90% 大气压力：86~106kPa 供电电源：24VDC ，功耗＜0.5W 电池供电3.6V（一体和温压补偿型） 输出信号：①脉冲输出，宽度1/2fin×1000(ms) 低电平＜0.8V，高电平＞22V ②二线制或三线制4~20mA输出 负载≤600Ω 通讯接口：RS485 通讯协议：MODBUS-RTU协议（可选HART） 安装方式：插入式、法兰式、法兰夹装式 法兰标准：GB/T9119-2000（可定制美标、日标 ） |

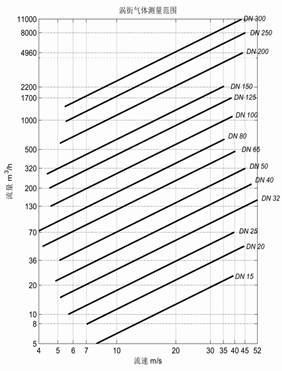

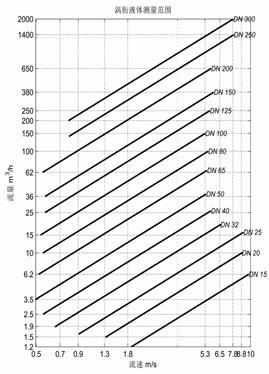

管段式涡街流量传感器--口径--流量--流速
|

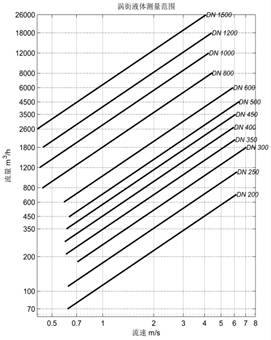

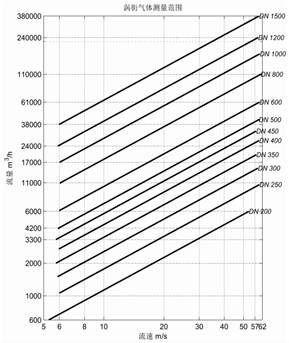

插入式涡街流量传感器--口径--流量--流速
|
|
涡街流量传感器--口径流量对照表
|
仪表口径 (mm) |
管道式 |
插入式 | ||
|
液体 测量范围(m3/h) |
气体 测量范围(m3/h) |
液体 测量范围(m3/h) |
气体 测量范围(m3/h) | |
|
15 |
1.2~6.2 |
5~25 |
||
|
20 |
1.5~10 |
8~50 |
||
|
25 |
1.6~16 |
10~70 |
||
|
32 |
1.9~19 |
15~150 |
||
|
40 |
2.5~26 |
22~220 |
||
|
50 |
3.5~38 |
36~320 |
||
|
65 |
6.2~65 |
50~480 |
||
|
80 |
10~100 |
70~640 |
||
|
100 |
15~150 |
130~1100 |
||
|
125 |
25~250 |
200~1700 |
|
|
|
150 |
36~380 |
280~2240 |
||
|
200 |
62~650 |
580~4960 |
70~700 |
600~6000 |
|
250 |
140~1400 |
970~8000 |
110~1100 |
1060~10600 |
|
300 |
200~2000 |
1380~11000 |
180~1800 |
1500~15000 |
|
350 |
210~2100 |
2000~20000 | ||
|
400 |
270~2700 |
2700~27000 | ||
|
450 |
350~3500 |
3300~33000 | ||
|
500 |
450~4500 |
4200~42000 | ||
|
600 |
600~6000 |
6100~61000 | ||
|
800 |
800~8000 |
11000~110000 | ||
|
1000 |
1200~12000 |
17000~170000 | ||
|
1200 |
1800~18000 |
24000~240000 | ||
|
1500 |
2600~26000 |
38000~380000 | ||
气体使用测量范围的测试条件是常温常压的空气（t=20℃，P=101.325Kpa，ρ=1.205kg/m³） 。 耐压等级
|
口径 |
连接方式 |
常规耐压 |
特制耐压 |
|
DN15~DN100 |
法兰 |
1.6MPa |
4.0MPa |
|
夹装 |
2.5MPa | ||
|
DN125~DN300 |
法兰 |
1.6MPa | |
|
夹装 |
1.6MPa | ||
|
DN200~DN1500 |
插入式 |
1.6MPa |
无 |
选型编码
|
LUGA |
|
|
|
|
|
|
|
|
|
|
说明 |
|
主 机 |
M1 |
分体（远传型） | |||||||||
|
C1 |
一体（智能一体化型） | ||||||||||
|
Z1 |
温压补偿型（一体管段式） | ||||||||||
|
供电方式 |
D |
DC24V | |||||||||
|
DB |
DC24V和电池双供电 | ||||||||||
|
B |
电池，只用于无输出时 | ||||||||||
|
连接方式 |
1 |
法兰连接型（管段满管型） | |||||||||
|
2 |
法兰夹装型（管段满管型） | ||||||||||
|
3 |
简易插入型（插入型） | ||||||||||
|
4 |
球阀插入型（插入型） | ||||||||||
|
公称通径 |
口径 |
管道式DN15~DN300 | |||||||||
|
插入式 DN200~DN1500 | |||||||||||
|
输出信号 |
1 |
脉冲输出 | |||||||||
|
2 |
两线制4~20mA电流输出 | ||||||||||
|
3 |
三线制4~20mA电流输出 | ||||||||||
|
4 |
无输出 | ||||||||||
|
通信协议 |
M |
MODBUS-RTU协议 | |||||||||
|
H |
HART协议（输出必选2） | ||||||||||
|
N |
无通讯接口 | ||||||||||
|
防 爆 |
P |
非防爆 | |||||||||
|
B |
ExdIICT6 | ||||||||||
|
测量介质 |
Y |
液体 | |||||||||
|
Q |
气体 | ||||||||||
|
Z |
蒸汽 | ||||||||||
|
核心部件材质 |
S |
304 | |||||||||
|
L |
316 | ||||||||||
|
传感器材质 |
S |
304 | |||||||||
|
L |
316 | ||||||||||
示例：LUGA-C1-D-4-DN600-2-M-P-Y-S-S 智能一体化型涡街流量仪表，DC24V供电，球阀插入连接，管道通径为DN600, 两线制4~20mA电流输出，MODBUS-RTU协议，普通型，介质为液体，核心部件材质304不锈钢，传感器材质304不锈钢。
流量计产品特点： ·结构简单牢固、安装方便 ·无可动部件，可靠性高 ·输出为脉冲信号，无零漂 ·输出脉冲与体积流量成正比，不受流体压力、温度、密度的影响 ·可测量气体、液体、蒸汽 ·压力损失小、量程范围宽、测量精度高 ·智能型可实现非线性补偿，多参数测量 ·电池供电，可连续工作五年以上技术参数： 公称口径：DN15mm～DN300mm(>300mm) 精度等级：±1％、±1.5％连接方式：法兰夹装、法兰连接等介质温度：-40℃～250℃、-40℃～350℃ 公称压力：2.5Mpa(＞2.5 Mpa) 输出方式：脉冲输出、4-20mA标准信号、MODBUS 485 供电电源：24V;3.6V锂电池仪表结构：组合型、分离型 防爆标志：ExibⅡCT6 传输距离：传感器至显示仪距离可达1000m 常规气体测量
|
气体名称 |
密度(kg/m3) |
气体名称 |
密度(kg/m3) |
|
空气(干) |
1.2928 |
乙炔 |
1.1717 |
|
氮气 |
1.2506 |
乙烯 |
1.2604 |
|
氧气 |
1.4289 |
丙烯 |
1.9140 |
|
氩气 |
1.7840 |
甲烷 |
0.7167 |
|
氖气 |
0.9000 |
乙烷 |
1.3567 |
|
氨气 |
0.7710 |
丙烷 |
2.0050 |
|
氢气 |
0.08988 |
丁烷 |
2.7030 |
|
一氧化碳 |
1.97704 |
天然气 |
0.8280 |
|
二氧化碳 |
1.3401 |
煤制气 |
0.8020 |
